Sumptus efficens II Phase Stepper motor Step Coegi

depictio producti

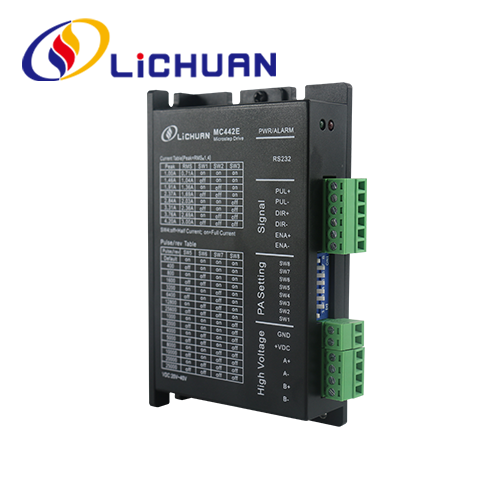

Sina Factory cost-efficax 2 Phase Stepper Motor Step Coegi In Stock. LICHUAN® est cost-efficax 2 Phase Stepper Motor Step Coegi fabrica et elit in Sinis.

Product Introduction

MC442E novissimam specialem motorem imperium DSP chip et technologiae servo imperium adoptat, gradatim deficientis quaestiones ad apertam ansam gradatim motoris omnino solvit, quippe melioris effectus motoris in magna celeritate, calorem generationis et vibrationis motoris minuit, processus celeritatem et praecisionem machinae auget, decrescit. potentia consummatio. applicatur ad 2 phase Nema17 Nema23 motores stepper hybridorum, opportunum est ad solutiones gradatim coegi traditam upgradationem et sumptus large reducere.

MC442E Features

● intentione input range: DC20V～40V
● Maximum apicem current: 4.2A
Subdivision range: 200～25600ppr
Pulsus forma: pulsus directionem +
Impulsio responsionis frequentiae: 0～200KHz
● parametri motoris munus auto-tuning Cum functionibus tutelae ut overvoltatio, overcurrent, error ex tolerantia sequi, etc.

Technical parametri

● intentione input range: DC20V~40V
● Maximum apicem current: 4.2A
Subdivision range:200～25600ppr
Pulsus forma: pulsus directionem +
Impulsio responsionis frequency: 0～200KHz
Motor parametri auto-tuning function
● Cum functionibus tutelae ut overvoltatio, excursio, error ex tolerantia, etc.

Environmental parametri

Repono temperies:-20° ~65
caliditas operans: 0° ~50
● Operating humiditas: 40～90% RH (non-condensatione)
● Vibratio frequency: minus quam 0.5G(4.9m/s2)10Hz~ 55Hz (operatio discontinua)
● Fuge pulverem, maculas olei, vapores mordaces, loca humiditate nimia et tremore nimis valida, et prohibe vaporem flammabilem et pulverem conductivum.

Munus coegi descriptionem

Munus mina	Instructiones
Microstep pars occasum	16 microstep subdivisiones constitui possunt pro Coegi per 4 virgulas SW5~SW8. Coegi subdivisionis sistenda erit. Videre instructionem panel coegi ad occasus subdivisio microstep.
Output current occasum	8 excursus output constitui possunt pro Coegi per 3 dial virgas SW1~SW3. Ecce coegi panel disciplinam ad output current occasus
Automatic munus dimidium fluxus	Automatic munus dimidium currenti Coegi per switch SW4. Off significat quiescens current est ad dimidium profectus est vena operans; DE significat venam quies et dynamicam venam idem esse. SW4 ponetur in usu communi generatio caloris motoris et aurigae minuere et ad meliorem constantiam redigere. Circiter 0.3s postquam agmen pulsum cessat, current sponte reducet 50% (valorem actualem 55%) et theoretice calor generatio 65% reducet.
Signum interface	PUL+ et PUL- positivi et negativi sunt terminales pulsuum signi potestate; DIR+ et DIR- sunt terminationes positivae et negativae directionis signo; ENA+ et ENA- terminationes positivae et negativae sunt possibilitatis significationum.
Motor interface	A + et A- connectunt terminales positivos et negativos ipsius A Phase flexuosi motoris stepperi; B + et B - connectunt terminales positivos et negativos ipsius B periodi flexuosi motoris stepperi. Cum A et B tempus ambages mutatur, directio Motoris convertetur.
Virtus connector	DC potentia copia, operatio input range: 18V~36V DC, 24V DC operatio intentionis suggeritur, copia potentia altior erit quam 100W.
indicator lux	Est 1 viridis index lucis et 1 index rubicundus in auriga. Virtus est viridis, signat lumen, Illuminat cum Coegi iungitur Virtutis copia; rubra est defectus indicatae lucis, cum nimia intentione vel defectu currenti accidit. Red index lucis abit, post defectum eliminatur. Defectum Coegi non solum tolli potest per re-coniunctionem ad copiam et potentiam reusing.
Institutionem Notae	Dimensiones Coegi:116x69.2x26.5mm, picis installationis foraminum: 109mm. Ambae institutiones horizontales et verticales eligi possunt (instruitur verticalis suggessit). Mulio installatur arcte contra metallum scrinium ad calorem dissipationis

Parameter Occasus

Subdivisionis praecisio, operans et dimidium/plenus excursus pro MC442E Coegi per 8-bit switch ut sequitur: constitui possunt:

Opus current occasum

Output cacumen	Output medium curens	SW1	SW2	SW3
1.0A	0.71A	on	on	on
1.46A	1.04A	off	on	on
1.91A	1.36A	on	off	on
2.37A	1.69A	off	off	on
2.84A	2.03A	on	on	off
3.31A	2.36A	off	on	off
3.76A	2.69A	on	off	off
4.2A	3.0A	off	off	off

Magnitudo instruitur (unitas: mm)

Microstep partem occasum

Vestigia / revolution	SW5	SW6	SW7	SW8
Default	on	on	on	on
400	off	on	on	on
800	on	off	on	on
1600	off	off	on	on
3200	on	on	off	on
6400	off	on	off	on
12800	on	off	off	on
25600	off	off	off	on
1000	on	on	on	off
2000	off	on	on	off
4000	on	off	on	off
5000	off	off	on	off
8000	on	on	off	off
10000	off	on	off	off
20000	on	off	off	off
25000	off	off	off	off
