II Phase I / O Imperium Stepper Coegi certa et certa Imperium

depictio producti

LICHUAN® benigne excipe te ad Lupum 2 Phase I/O Imperium Stepper Coegi praecisam et Reliable Control ex officina nostra in Sinis. Fructus nostri CE certificati sunt et nunc magna copia inventarii officinas habent. Factory Lichuan plus quam XIV annorum experientiam productionis habent. Adsunt OEM&ODM, Nos tibi bona opera et officinas discounted pretia praebebimus. Distributores magis grati sumus ut LICHUAN iungamus.

Product Introduction

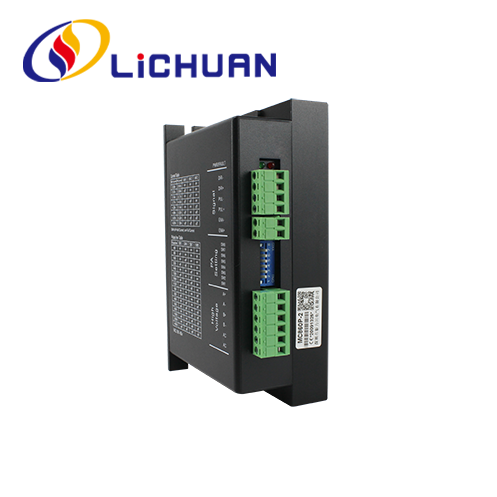

Ex recentissima ARM chip technicae artis ratio, MC860P-2 digitales gradus humilitatis intentionis motoriis agitatae plerumque sunt instructae cum duobus phase 35, 39 et 42 gradus seriei motoriae ad obtinendum praestantissimum medium et humilem velocitatem perficiendi. 8 valores velocitatis intra 60~600rpm et 8 valores currentes intra range aestimati currentis applicari possunt ad applicationem in apparatu minimo amplissimo. Modus moderandi simplex est, currens ad velocitatem mediae vel infimae valde stabilis est, et strepitus motoris motoris valde gravis est. Hic auriga par Nema 34 stepper motori esse potest.

Eget notae

1. Electrical indexes
● Voltage input range: DC20V~90V/AC18V~80V
Max. apicem current: 7.2A
Resistentia Insulation: 500M
2. Index rerum Environmentalium
● Repono temperies: -20°C~80°C
Temperatura operans: 0°C~55°C
● Operating humiditas: XC% RH (sine condensatione)
● Vibratio frequentiae: < 0.5G (4.9m/s2), 10Hz~60Hz (operatio non continua))

Praecipua applicationes:

Apta automata et instrumenta in variis motionibus moderandis campis, ut lineae productio quae cursus velocitatis constantem requirunt, itemque stationes pascendi et recipiendi;

Technical parametri

● Voltage input range: DC24V～110V/AC18V～80V
Maximum apicem current: 7.2A
Resistentia Insulation: 500M
● Cum overcurrent, overvoltage et aliis functionibus tutelae.

Environmental parametri

Repono temperies:-20° ~80 ℃
~ 55
● Operating humiditas: XC% RH (non-condensatione)
● Vibratio frequency: minus quam 0.5G (4.9m/s2)10Hz~ 60Hz (operatio discontinua)
● Fuge pulverem, maculas olei, vapores exedentes, loca humiditate nimia et tremore nimis valida, et prohibe.
flammabiles gas et conductive pulvis

Munus coegi descriptionem

Munus mina	Instructiones
Celeritas range occasum	Quattuor DIP permutationes SW5~SW8 adhibentur ut velocitatem coegi. Circiter 16 in summa sunt. Cum usura ponit velocitate, coegi sisti prius. Ad occasum celeritatis certae range, quaeso, instructiones in tabulis activis sequere.
Output current occasum	8 Excursus output constitui possunt pro Coegi per 3 dial virgas SW1~SW3.See exactoris panelinstructionem pro output currenti fundis.
Automatic munus dimidium fluxus	Automatic munus dimidium currenti Coegi per switch SW4. Off significat quiescens current est ad dimidium profectus est vena operans; DE significat venam quies et dynamicam venam idem esse. SW4 ponetur in usu communi generatio caloris motoris et aurigae minuere et ad meliorem constantiam redigere. Circiter 0.3s postquam agmen pulsum cessat, current sponte reducet 50% (valorem actualem 55%) et theoretice calor generatio 65% reducet.
Signum interface	PUL+ et PUL- sunt motores motores in potestate terminales, qui sustinent 5V vel 24V signa mutandi; DIR+ et DIR- sunt terminationes positivae et negativae directionis signo; ENA+ et ENA- sunt terminationes positivae et negativae datorum signo.
Motor interface	A + et A- connectunt terminales positivos et negativos ipsius A Phase flexuosi motoris stepperi; B+ et B- connectunt terminales positivos et negativos, Cum A et B ambages ambages transierint, directio motoris in se convertetur;
Virtus connector	Uti AC/DC copia potentiae, amplitudo intentionis 24~110VDC vel 18~80VAC est, terminales in polos positivos et negativos non dividuntur, copia virtutis commendata DC 48V est, potestas maior quam 250W.
indicator lux	Est 1 viridis index lucis et 1 index rubicundus in auriga. Virtus est viridis, signat lumen, Illuminat cum Coegi iungitur Virtutis copia; rubra est defectus indicatae lucis, cum nimia intentione vel defectu currenti accidit. Red index lucis abit, post defectum eliminatur. Defectum Coegi non solum tolli potest per re-iunctio ad potentiam copia et reusing
Institutionem Notae	Dimensiones Driver: 150x97.5x52.6mm, in stabulo pice foraminum: 138.5mm. Ambae institutiones horizontales et verticales eligi possunt (instruitur verticalis suggessit). Exactoris arcte contra armarium metallicum propter dissipationem caloris instituetur.

Parameter occasus

Celeritas range, dynamicus et dimidium/plenus agitatus MC860P-2 coegi potest sic erigi per 8-bit DIP switch:

Opus current occasum

Output cacumen	Output mediocris current	SW1	SW2	SW3
2.4A	2.0A	on	on	on
3.08A	2.57A	off	on	on
3.77A	3.14A	on	off	on
4.45A	3.71A	off	off	on
5.14A	4.28A	on	on	off
5.83A	4.86A	off	on	off
6.52A	5.43A	on	off	off
7.2A	6.0A	off	off	off

Magnitudo instruitur (unitas: mm)

Celeritate range occasus

SPD	SW5	SW6	SW7	SW8
60	on	on	on	on
90	off	on	on	on
120	on	off	on	on
150	off	off	on	on
180	on	on	off	on
240	off	on	off	on
300	on	off	off	on
360	off	off	off	on
420	on	on	on	off
480	off	on	on	off
540	on	off	on	off
600	off	off	on	off
720	on	on	off	off
840	off	on	off	off
960	on	off	off	off
1200
